Móng Đơn Là Gì? Những Điều Cần Biết Về Móng Đơn.

Móng đơn là một phần quan trọng trong quá trình xây dựng các công trình, đóng vai trò cốt lõi trong việc chuyển tải tải trọng từ công trình lên mặt đất. Móng đơn đảm bảo tính an toàn và độ bền cho công trình. Trong bài viết này, Xây Dựng Nhà Số sẽ giúp quý khách tìm hiểu về quy trình thiết kế và những yếu tố quan trọng cần lưu ý khi xây dựng móng đơn.

Móng đơn là gì?

Móng đơn là gì
Móng đơn là gì

Móng đơn là một dạng nền móng đơn giản và phổ biến trong xây dựng. Nó được sử dụng để chịu tải trọng của một cột hoặc một điểm tập trung của công trình. Móng đơn thường được sử dụng cho các công trình nhỏ, như nhà cấp 4, nhà phố, nhà xưởng nhỏ, và các công trình tương tự. Móng đơn thường có hình dạng trụ tròn hoặc hình vuông có kích thước tương đối nhỏ, nhưng cũng có thể có các hình dạng khác tùy thuộc vào yêu cầu thiết kế.

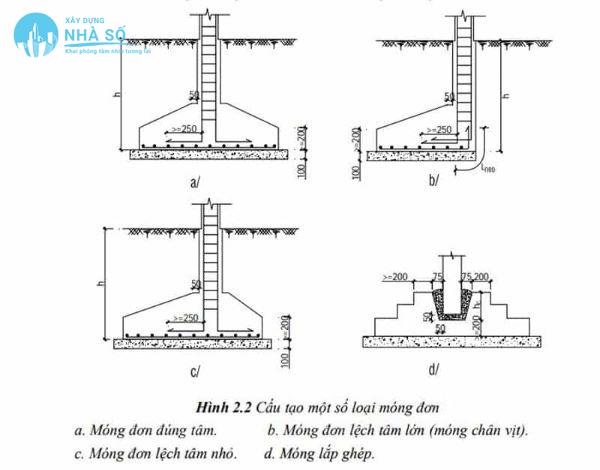

Cấu tạo móng đơn

Cấu tạo móng đơn
Cấu tạo móng đơn

Móng đơn có cấu tạo đơn giản và bao gồm các thành phần sau:

  • Lớp bê tông lót móng: Lớp bê tông lót móng có tác dụng làm sạch, làm phẳng hố móng, chống mất nước xi măng và còn là ván khuôn để đổ bê tông móng. Lớp bê tông lót móng thường dày 100mm, được đổ bằng bê tông đá 4×6 hoặc bê tông gạch vỡ và vữa xi măng.
  • Phần móng (bản móng): Phần móng có tác dụng truyền lực, tải trọng từ cột xuống đáy móng. Phần móng thường có đáy hình chữ nhật, bị vát có độ dốc vừa phải và được tính toán kích thước phù hợp với từng loại công trình.
  • Cổ móng: Cổ móng có kích thước lớn hơn phần cột ở trên mỗi chiều khoảng 25mm. Phần này có tác dụng truyền lực, tải trọng từ cột xuống đáy móng.
  • Giằng móng: Giằng móng có tác dụng đỡ tường ngăn bên trên và làm giảm độ lún lệch giữa các móng trong công trình. Khi giằng móng được kết hợp làm dầm móng để giảm độ lệch tâm của móng thì phải tính toán nó như một dầm trong kết cấu khung.

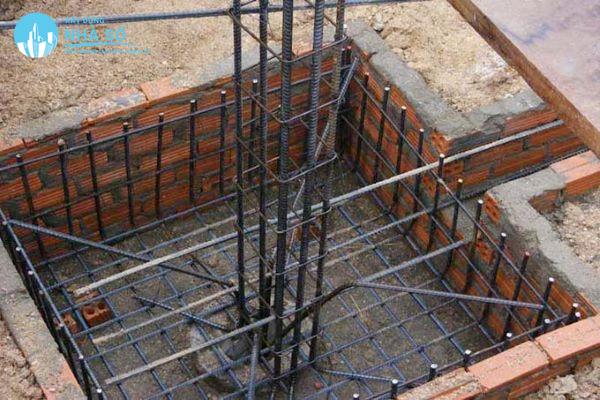

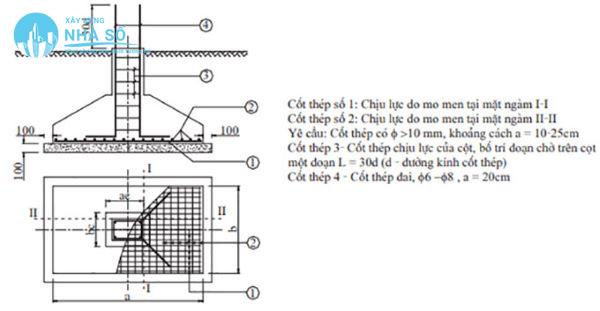

Cách bố trí thép móng đơn

Cách bố trí thép móng đơn
Cách bố trí thép móng đơn

Dưới đây là cách bố trí cốt th

  • Tùy theo hình dáng móng:
    • Hình vuông: không cần phân biệt thép dài và thép ngắn.
    • Hình chữ nhật: thép ngắn nằm dưới, thép dài nằm trên.
  • Kích cỡ thép: Φ12, cách nhau 10 – 15cm.
  • Cốt thép cách mặt bê tông lót 5cm.
  • Trụ thép nằm ở chính giữa mặt móng và tiếp xúc với mặt thép.

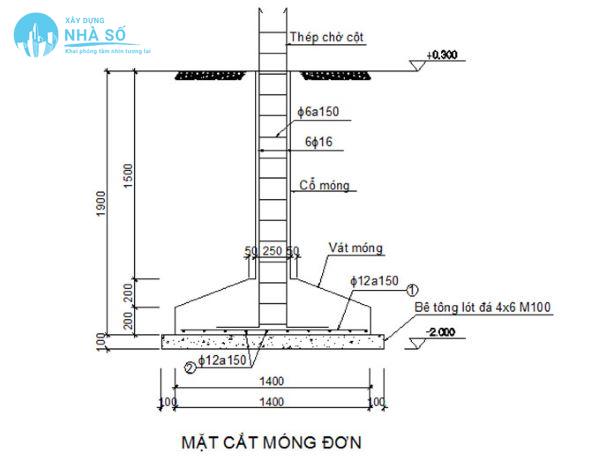

Bản vẽ móng đơn tiêu chuẩn là như thế nào?

Bản vẽ móng đơn tiêu chuẩn là như thế nào
Bản vẽ móng đơn tiêu chuẩn là như thế nào

Bản vẽ móng đơn tiêu chuẩn thường cung cấp các thông tin chi tiết về kích thước, bố trí và chiều dài của móng đơn. Dưới đây là một mô tả tổng quát về nội dung mà bản vẽ móng đơn tiêu chuẩn có thể bao gồm:

  • Kích thước và hình dạng của móng đơn: Bản vẽ sẽ cho biết kích thước và hình dạng của bề mặt móng, bao gồm chiều rộng, chiều dài và độ dày của móng. Đây là thông tin quan trọng để xác định diện tích và khối lượng vật liệu cần thiết cho móng.
  • Bố trí thép: Bản vẽ sẽ hiển thị bố trí chi tiết của thép trong móng đơn, bao gồm lưới thép chính và các thanh thép chịu kéo và chịu nén. Nó sẽ chỉ ra kích thước, khoảng cách và vị trí của các thanh thép, cũng như các chi tiết liên quan khác như uốn cong, nối thép, hoặc mối hàn.
  • Kích thước và vị trí của cột hoặc điểm tập trung: Bản vẽ sẽ chỉ ra kích thước và vị trí của cột hoặc điểm tập trung mà móng đơn phục vụ. Điều này giúp xác định vị trí và kích thước của móng đơn để đảm bảo phù hợp với yêu cầu thiết kế.
  • Chi tiết kỹ thuật khác: Bản vẽ móng đơn cũng có thể cung cấp các chi tiết kỹ thuật khác như kết cấu nền đất, lớp cát hoặc vật liệu lót, độ sâu của đáy móng, và các yêu cầu khác liên quan đến thi công và xây dựng móng đơn.

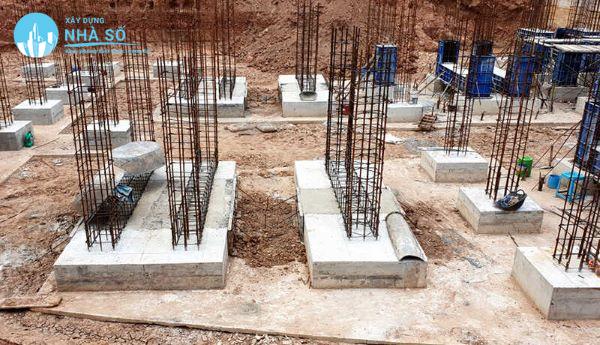

Ưu điểm và nhược điểm của móng đơn

Ưu điểm và nhược điểm của móng đơn
Ưu điểm và nhược điểm của móng đơn

Ưu điểm của móng đơn: Đơn giản và tiết kiệm chi phí, phù hợp với công trình nhỏ và dân dụng, khả năng chịu tải tốt, an toàn và đáng tin cậy, tiết kiệm diện tích

Nhược điểm của móng đơn: Giới hạn tải trọng, nhạy cảm với thay đổi địa chất, cần đáp ứng yêu cầu đặc biệt về địa hình, khó khăn trong việc sửa chữa và thay đổi, tương đối hạn chế về diện tích

Quy trình thi công móng đơn

Quy trình thi công móng đơn
Quy trình thi công móng đơn

Quy trình thi công móng đơn có thể thay đổi tùy thuộc vào yêu cầu cụ thể của công trình và các quy định địa phương. Dưới đây là một quy trình tổng quát để thi công móng đơn:

Bước 1. Chuẩn bị:

  • Tiến hành khảo sát địa hình, đánh giá đặc điểm địa chất và xác định hình dạng, kích thước, và vị trí của móng đơn.
  • Lập kế hoạch thi công và xác định yêu cầu về vật liệu, thiết bị và lao động cần thiết.

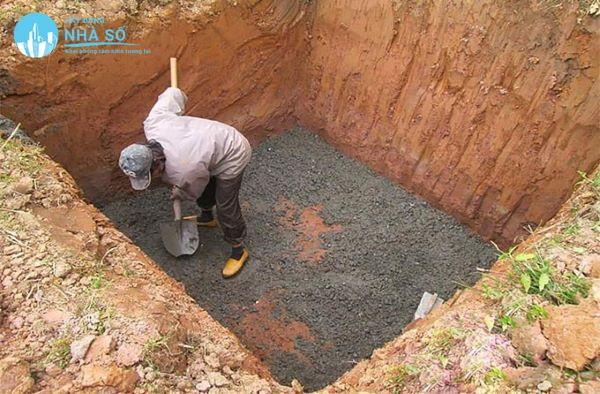

Bước 2. Đào đất:

  • Xác định vị trí và kích thước của móng đơn trên mặt đất.
  • Bắt đầu đào đất theo kích thước và độ sâu yêu cầu, sử dụng các công cụ và thiết bị đào đất như máy xúc, máy khoan, và xẻng.
  • Đảm bảo đáy đào được làm sạch và phẳng.

Bước 3. Đặt thép cốt:

  • Đặt lưới thép cốt (thép chịu kéo và chịu nén) vào trong móng theo yêu cầu thiết kế và bố trí.
  • Kết nối các thanh thép bằng cách hàn hoặc buộc chặt để tạo thành một hệ thống chắc chắn.

Bước 4. Đổ bê tông:

  • Chuẩn bị vật liệu bê tông, bao gồm xi măng, cát, sỏi, và nước theo tỷ lệ xác định.
  • Đổ bê tông từ từ vào trong móng và đảm bảo bê tông được lan truyền và lấp đầy đều khắp móng.
  • Sử dụng công cụ như cần câu để đảm bảo bê tông được nén chặt và loại bỏ bọt khí.

Bước 5. Hoàn thiện:

  • Cắt phẳng bề mặt móng để đạt đúng kích thước và mức độ phẳng yêu cầu.
  • Chờ bê tông khô và cứng trong khoảng thời gian xác định.
  • Theo yêu cầu thiết kế, có thể thực hiện các công đoạn hoàn thiện khác như chống thấm, lớp cát lót, và nền móng.

Lưu ý khi thiết kế móng đơn

Lưu ý khi thiết kế móng đơn
Lưu ý khi thiết kế móng đơn

Khi thiết kế móng nhà, có một số lưu ý quan trọng cần được xem xét để đảm bảo tính an toàn và đáng tin cậy của công trình. Dưới đây là một số lưu ý cần nhớ khi thiết kế móng đơn:

  • Đánh giá tải trọng: Xác định tải trọng dự kiến mà móng phải chịu đựng là rất quan trọng trong việc thiết kế móng đơn. Tải trọng bao gồm tải trọng cống, tải trọng tĩnh và tải trọng động từ công trình trên móng. Đảm bảo rằng móng được thiết kế để chịu đựng tải trọng dự kiến một cách an toàn.
  • Đặc điểm địa chất: Khảo sát đặc điểm địa chất của khu vực xây dựng rất quan trọng để hiểu rõ về tính chất của đất và đá dưới mặt đất. Điều này giúp xác định khả năng chịu tải của đất, đánh giá rủi ro về sụt lún và xác định các biện pháp gia cố cần thiết.
  • Kích thước và hình dạng móng: Dựa trên tải trọng và đặc điểm địa chất, thiết kế kích thước và hình dạng của móng đơn phù hợp. Điều này bao gồm định rõ chiều sâu, đường kính và hình dạng của móng để đảm bảo tính ổn định và khả năng chịu tải.
  • Vật liệu xây dựng: Lựa chọn vật liệu xây dựng cho móng đơn là rất quan trọng. Thép cốt và bê tông là hai vật liệu phổ biến được sử dụng trong móng đơn. Đảm bảo lựa chọn vật liệu chất lượng cao và tuân thủ các tiêu chuẩn kỹ thuật để đảm bảo tính chất lượng và độ bền của móng.
  • Kỹ thuật xây dựng: Thiết kế móng đơn cần lưu ý đến kỹ thuật xây dựng để đảm bảo việc triển khai công việc một cách chính xác và an toàn. Các bước như đào đất, đặt thép cốt, đổ bê tông và hoàn thiện cần được thực hiện đúng quy trình và tuân thủ các quy định kỹ thuật.
  • Sự ảnh hưởng của môi trường xung quanh: Xem xét các yếu tố môi trường xung quanh công trình, chẳng hạn như mức nước ngầm, độ ẩm, tác động của môi trường hóa chất, và tác động địa chấn. Điều này giúp đưa ra các biện pháp bảo vệ cần thiết cho móng đơn.
  • Kiểm soát chất lượng: Trong quá trình thiết kế, kiểm soát chất lượng là rất quan trọng. Đảm bảo tuân thủ các quy định kỹ thuật, tiêu chuẩn vật liệu, và quy trình thi công để đảm bảo chất lượng của công trình.
